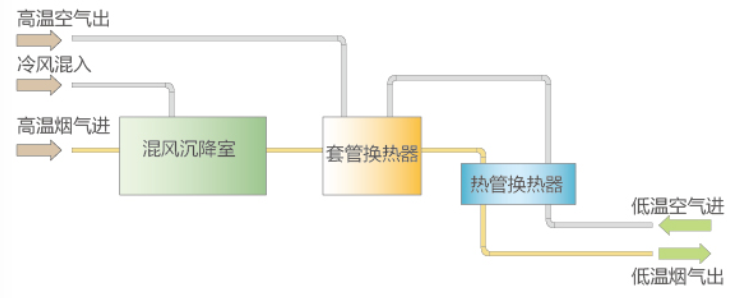

本装置在烟气进口处设置了混风室和沉降室，根据阳极炉产生的烟气波动情况,调节兑入冷风量。烟气在混风室中与野风充分，熔融态的灰渣降温后沉降，烟气中的未完全燃烧物在沉降室内二次燃烧。在沉降室后设置了扰流子+热管组合式高效换热设备。前段换热器防止灰渣在表面沉积，并能够在高温下自由膨胀，后段热管换热器耐低温露点腐蚀。设计烟气进换热器温度约为700 度，通过换热后，出口温度为180~200度之间，保证设备长期、安全、稳定运行的前提下，充分回收余热。
